Sterownik schodowy LEDRGB PREMIUM – automatyczne oświetlenie schodów 12V/24V

Najważniejsze cechy:

• Automatyczne włączanie i wyłączanie – światło zapala się, gdy wykryje ruch, i gaśnie po przejściu użytkownika.
• Płynny efekt świetlny – taśmy LED zapalają się kolejno, stopień po stopniu, tworząc elegancki efekt fali świetlnej.
• Obsługa do 32 stopni – idealny do małych i dużych schodów.
• Współpraca z taśmami LED 12V lub 24V (jednokolorowymi).
• Czujniki ruchu A i B – wykrywają wejście z dołu lub z góry schodów.
• Programowalne parametry – czas świecenia, prędkość zapalania i liczba stopni można ustawić ręcznie.
• Wejście zasilania DC 12V/24V – współpracuje z zasilaczami LEDRGB z Twojej oferty.
• Bezpieczna praca – zabezpieczenie przeciwzwarciowe i przeciążeniowe.

Specyfikacja techniczna – Sterownik schodowy LEDRGB V2-STEP-1002

• Marka: LEDRGB
• Typ urządzenia: Inteligentny sterownik schodowy LED

Zasilanie

• Napięcie zasilania: DC 12 V / 24 V
• Zalecany zasilacz: min. 500 W DC (np. zasilacze LEDRGB 24 V IP67)
• Biegunowość: obowiązkowo zachować (+ / –), urządzenie nie jest odporne na odwrotne podłączenie

Wyjście LED

• Maks. moc całkowita: 500 W
• Maks. moc na kanał (krok): 15 W
• Liczba kanałów (stopni): do 32 kroków
• Rodzaj taśm: LED jednokolorowe (12 V lub 24 V DC)
• Typ efektu: płynne sekwencyjne zapalanie i wygaszanie

Sterowanie i ustawienia

• Czujniki ruchu: 2 × PIR (zasięg 2–3 m, kąt ok. 120°)
• Wejścia czujników: SENSOR A (góra schodów) / SENSOR B (dół schodów)
• Regulacja prędkości efektu: 4 tryby – 15 s / 30 s / 45 s / 60 s
• Programowanie liczby kroków: 1–32 (szybkie ustawienie przyciskiem SET)
• Pamięć ustawień: tak (EEPROM – po odłączeniu zasilania zachowuje konfigurację)
• Tryb pracy: automatyczny (sekwencja w górę lub w dół, zależnie od czujnika)

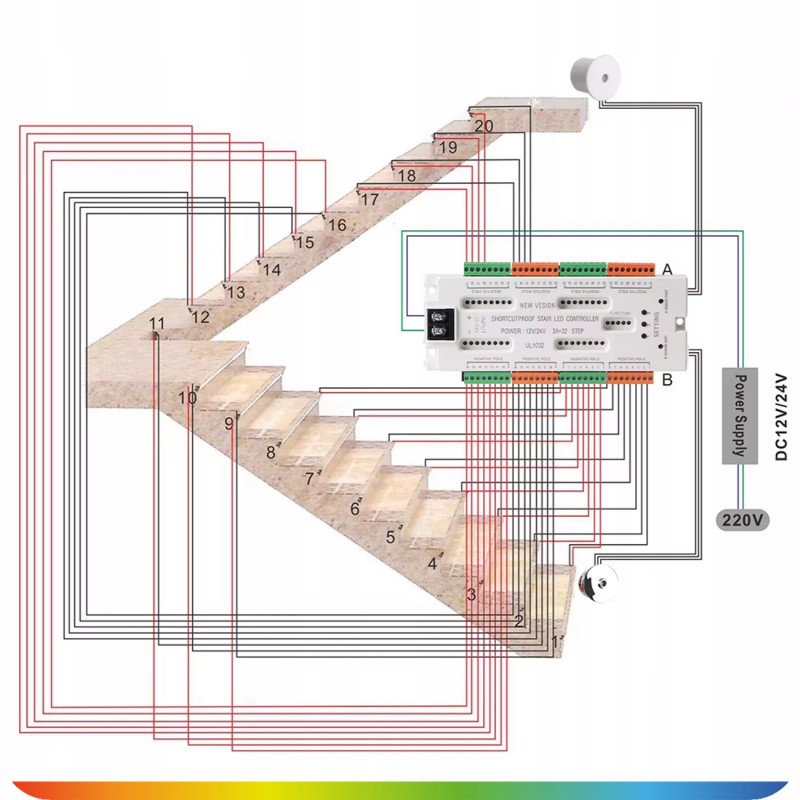

Opis schematu podłączenia sterownika schodowego

Zasilanie

Po prawej stronie widzimy zasilacz LED 12V lub 24V DC, zasilany z sieci 230V AC.

Zasilacz dostarcza napięcie stałe (DC) do sterownika.

• Zasilanie sterownika: DC 12V/24V (oznaczone jako Power Supply)
• Wejście 230V AC: podłączone do sieci domowej (L i N)
• Wyjście DC (+ i –): przewody idą do wejścia „INPUT 12/24V” w sterowniku

Sterownik schodowy LED (środkowa część)

Urządzenie widoczne w centrum to sterownik LEDRGB V2-STEP-1002.

Na jego obudowie są wyraźnie zaznaczone:

• Input + / – (wejście zasilania z zasilacza DC 12V/24V)
• OUTPUT – i + (wyjścia dla poszczególnych stopni LED)
• A SENSOR PORT (czujnik ruchu na górze schodów)
• B SENSOR PORT (czujnik ruchu na dole schodów)

Podłączenie oświetlenia schodowego (taśm LED)

Każdy stopień (od 1 do 20 na schemacie) ma oddzielną taśmę LED.

• Czerwone linie przewody dodatnie (V+)
• Czarne linie przewody ujemne (V–)

Każda para przewodów z taśmy LED podłączona jest do osobnego wyjścia na sterowniku:

• zaciski oznaczone jako “Positive Pole” (V+) i “Negative Pole” (V–)
• kolejno dla stopni 1, 2, 3… aż do 20

Dzięki temu sterownik może sekwencyjnie zapalać taśmy LED — od dołu do góry lub odwrotnie.

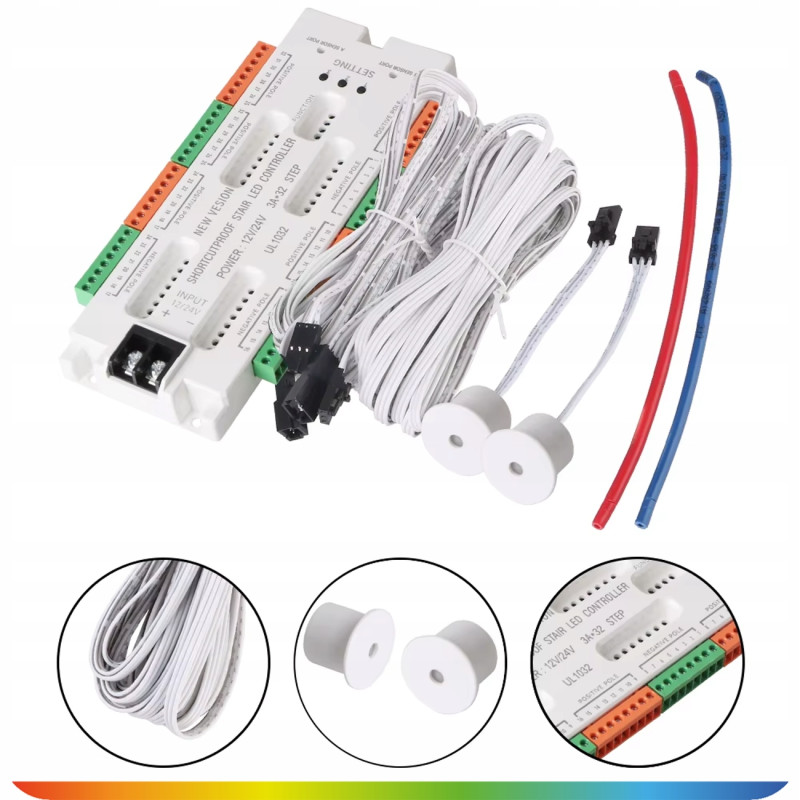

Czujniki ruchu LEDRGB – precyzyjne i estetyczne wykrywanie ruchu

Czujniki ruchu LEDRGB to kluczowy element systemu automatycznego oświetlenia schodów.

Odpowiadają za uruchamianie sekwencji zapalania taśm LED w momencie, gdy użytkownik zbliża się do schodów — od dołu lub od góry.

Funkcja i działanie

• W zestawie znajdują się dwa czujniki PIR – oznaczone jako Sensor A (góra) i Sensor B (dół).
• Każdy z nich wykrywa ruch w zakresie 120° i w odległości 1–3 metrów.
• Po wykryciu ruchu przekazują sygnał do sterownika LEDRGB, który płynnie uruchamia oświetlenie stopni w odpowiednim kierunku (góra dół lub dół góra).

Oryginalny sterownik LEDRGB

Na zdjęciu przedstawiono oryginalny sterownik schodowy LEDRGB z serii vstep, przeznaczony do inteligentnego oświetlenia schodów LED.

Urządzenie posiada trwałe, laserowo naniesione oznaczenia marki LEDRGB oraz pełne opisy wyprowadzeń.

Oznaczenie LED RGB to gwarancja oryginalności, jakości wykonania i kompatybilności z produktami serii PREMIUM.

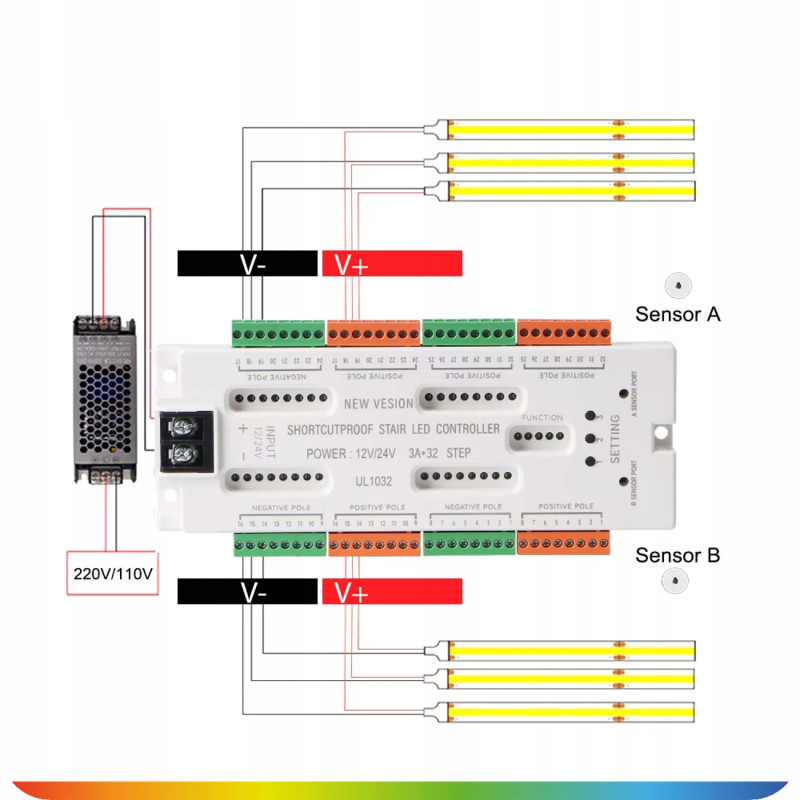

Schemat połączeń sterownika schodowego LEDRGB V2-STEP-1002 (32 kanały)

Obraz pokazuje rozmieszczenie złączy, sposób podłączenia zasilania, taśm LED oraz czujników ruchu do sterownika LEDRGB.

1. Zasilanie (Input / Connect to Power Supply)

• Do złączy po lewej stronie sterownika podłącza się zasilacz DC 12V lub 24V.
• Oznaczenia:

  „+” (plus) – przewód dodatni z zasilacza

  „–” (minus) – przewód ujemny z zasilacza

• Zasilanie powinno być dopasowane do napięcia taśm LED (np. 24V dla taśm 24V).
• Maksymalna łączna moc: 500W

2. Wyjścia LED (Output)

• Sterownik posiada do 32 niezależnych kanałów LED (tzw. „steps” – stopnie).
• Każdy kanał ma dwa złącza:

  Pomarańczowe – „Positive Pole” (V+) przewód dodatni taśmy LED

  Zielone – „Negative Pole” (V–) przewód ujemny taśmy LED

• Dla każdego stopnia taśma LED podłączona jest do odpowiedniej pary wyjść.
• Maksymalna moc na kanał: 15W

� Pomarańczowy – plus (V+)

Zielony – minus (V–)

3. Czujniki ruchu (Motion Sensor Ports A/B)

• Po prawej stronie znajdują się porty A SENSOR PORT i B SENSOR PORT.
• Czujniki te odpowiadają za wykrywanie ruchu:

  A – czujnik zainstalowany na górze schodów (uruchamia sekwencję „w dół”)

  B – czujnik zainstalowany na dole schodów (uruchamia sekwencję „w górę”)

• Po wykryciu ruchu odpowiedni port wysyła sygnał do sterownika, który włącza oświetlenie w danym kierunku.

4. Ustawienia sterownika (Controller Settings)

Panel sterujący po prawej stronie służy do konfiguracji liczby stopni oraz prędkości efektu oświetlenia.

Ustawienia:

1. Długie przytrzymanie przycisku (ok. 5 sekund) – tryb ustawienia liczby stopni.

   Każde krótkie naciśnięcie zwiększa ilość stopni o jeden.

   Dla każdego ustawionego stopnia zapala się niebieska dioda LED.

2. Krótkie naciśnięcie przycisku (1x) – ustawienie prędkości efektu zapalania.

   Do wyboru 4 poziomy prędkości.

   Im więcej zapalonych czerwonych diod, tym szybsze zapalanie taśm LED.

3. Zapis ustawień: po zakończeniu konfiguracji należy przytrzymać przycisk przez 5 sekund, aby zapisać ustawienia.

5. Wyświetlacz liczby aktywnych stopni (Display the number of lighted steps)

• Umieszczony w centralnej części sterownika rząd diod LED informuje o liczbie aktualnie oświetlonych stopni.
• Niebieskie diody symbolizują zapalone taśmy LED.

Dyskretna instalacja sterownika schodowego LEDRGB

Na ilustracji pokazano przykład estetycznej i bezpiecznej instalacji sterownika schodowego LEDRGB wraz z zasilaczem.

Cały układ można ukryć w ścianie lub pod stopniami, co zapewnia elegancki i nowoczesny wygląd schodów.

• Sterownik oraz zasilacz zamontowane w dedykowanej wnęce technicznej
• Przewody prowadzone w kanale instalacyjnym – niewidoczne po montażu
• Efektowne podświetlenie LED wzdłuż poręczy lub krawędzi stopni
• Idealne rozwiązanie do wnętrz minimalistycznych i nowoczesnych aranżacji

Idealne oświetlenie Twoich schodów!

• Nowoczesny sterownik schodowy LEDRGB zapewnia płynne i efektowne podświetlenie każdego stopnia – automatycznie reaguje na ruch, włączając światło, gdy tylko zbliżysz się do schodów.
• Perfekcyjnie współpracuje z taśmami LED COB LEDRGB, tworząc jednolitą, elegancką linię światła bez widocznych punktów.
• Zaprojektowany z myślą o nowoczesnych wnętrzach – od domowych klatek schodowych po ekskluzywne realizacje architektoniczne.
• Postaw na inteligentne oświetlenie, które nie tylko wygląda wyjątkowo, ale też zwiększa bezpieczeństwo i komfort użytkowania.

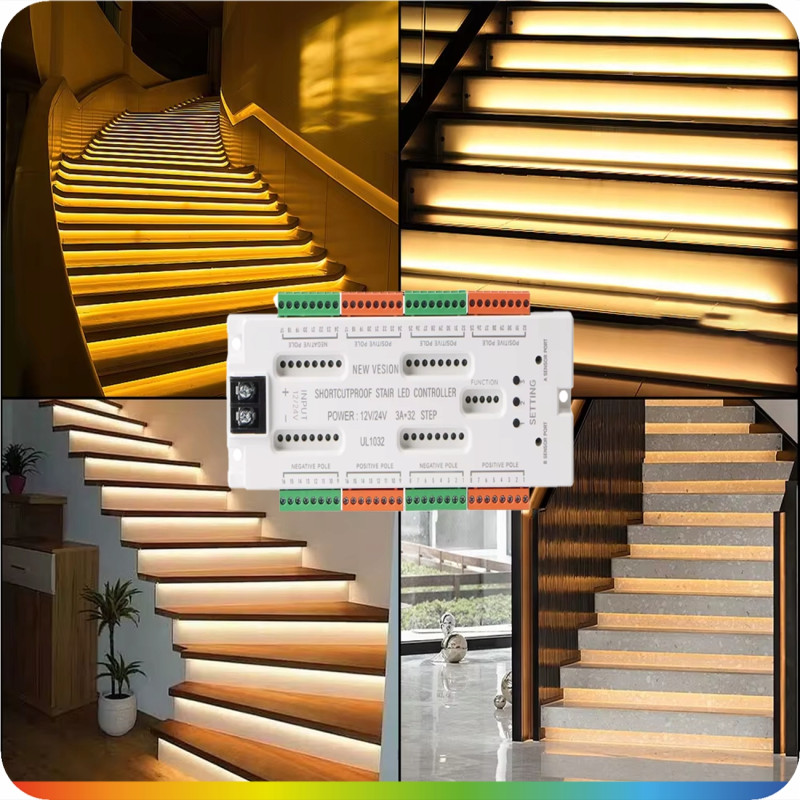

Automatyczne oświetlenie schodów LEDRGB

Nowoczesny system z czujnikami ruchu – światło włącza się, gdy wchodzisz, i gaśnie, gdy odejdziesz.

Efektowne, płynne zapalanie każdego stopnia w kierunku Twojego ruchu (góra dół).

Bez włączników, bez dotykania – pełna automatyka i komfort użytkowania.

Czujniki A i B – montaż na dole i górze schodów

Reagują na ruch w zasięgu 1–3 m

� Oświetlenie zapala się i gaśnie stopniowo, tworząc efekt „fali świetlnej”

Elegancki wygląd, bezpieczeństwo nocą i oszczędność energii w jednym systemie.

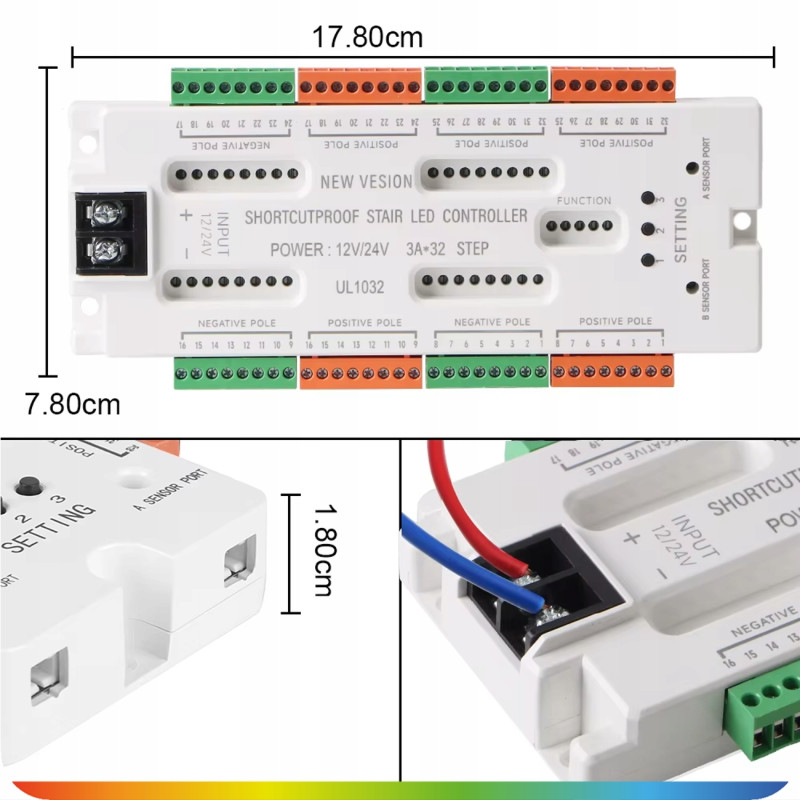

Wymiary sterownika schodowego LEDRGB V2-STEP-1002:

• Długość: 17.8 cm
• Szerokość: 7.8 cm
• Wysokość: 1.8 cm

Kompaktowa i płaska obudowa ułatwia montaż w puszce instalacyjnej, rozdzielni lub pod stopniami schodów.

Sterownik można łatwo zintegrować z każdą instalacją LED 12V / 24V, zachowując estetykę i porządek w instalacji.

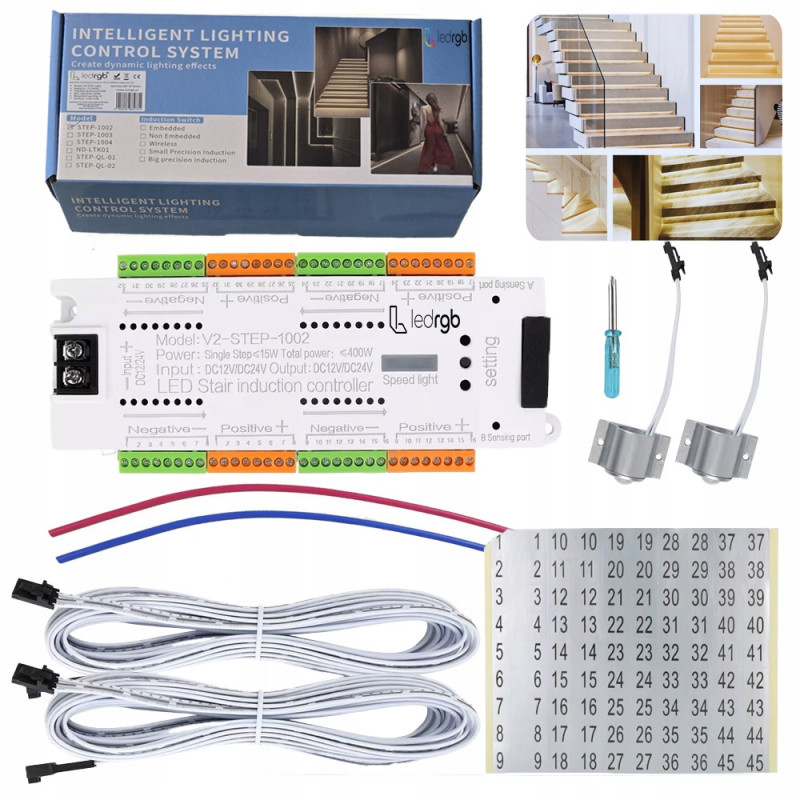

Zawartość zestawu LEDRGB

1. Sterownik schodowy LEDRGB
2. Dwa czujniki ruchu PIR z przewodami
3. Przewody zasilające (czerwony i niebieski)
4. Naklejki numeracyjne (1–32)
5. Instrukcja obsługi LEDRGB (PL/EN)
6. Oryginalne opakowanie LEDRGB
